优维EasyOps®全平台又双叒叕上新功能了！这次更新功能较多，足足新增了21项功能，覆盖了优维HyperInsight可观测产品、CMDB资源立体化管理、ITSM流程管理、DevOps开发运维一体化、AutoOps自动化运维、3D架构拓扑可视化 六大产品。

HyperInsight

1）【APM】服务详情支持查看服务的部署架构和依赖资源-提供服务故障立体分析能力，向下排查服务依赖资源的健康情况



服务故障/性能不佳的原因可能有很多，可能是服务逻辑有问题、可能是服务调用有问题，也可能是服务依赖资源故障导致的，如以下情况的出现：

⚠️ 服务的部署实例挂了，影响了服务性能

⚠️ 服务所在主机挂了，导致服务不能正常运行

⚠️ 网络波动，服务无法正常调用

故而需要去排查服务所依赖的基础架构的基础资源的健康情况，来快速解决服务故障问题。



在这之前，排查服务的依赖资源情况步骤繁琐，又需要切换多个小产品，下钻很多页面才能查看到实际想看的资源的指标数据。

为了解决下钻资源详情困难的问题，服务详情支持了查看部署架构和依赖资源的能力，用户可直接在「服务详情」里面快速下钻。该功能不仅支持快速浏览其「依赖资源」，还支持可视化查看「部署架构」，帮助用户快速查看服务依赖资源的健康状况。



该新功能具备以下特点：

l 使用one model 标准化模型进行建设，可拓展，更专业；同时也可联动CMDB资源，使用自动发现能力；

l 统一查看服务所依赖的三大类型资源，更全面，更快捷；

l 通过可视化拓扑下钻查看每个服务实例的依赖资源健康，图形化突出重点，下钻查看更具针对性。



通过「服务地图」的原有能力，查看服务调用，再加上此次「部署架构」新增能力，去查看服务所依赖资源的健康情况，帮助用户实现服务故障的立体化分析。



2）套件采集详情&拨测采集详情支持指标图表化预览

在日常的运维中，可能会遇到如下两种场景：

l 启用了套件后，用户想查看资源指标有没有正常上报？指标上报数据是否正确？原来的操作是需要在基础设施监控查找并配置Dashboard，才能查看到指标情况，整个步骤比较繁琐。

l 启用拨测任务之后，用户希望观察近段时间的拨测任务情况，那原先查看原始指标的时候，不能很好的查看到拨测任务的一个变化情况。

为了解决以上两种场景存在的问题，新增加「指标图表化预览」的新功能，让用户在日常运维过程中操作更加便捷。

「指标图表化预览」具有以下特点：

l 按资源实例、按指标快速查看指标趋势图表

l 支持按时间顺序查看字符型指标

l 拨测采集的指标预览可进一步筛选拨测机和拨测步骤



3）Dashboard支持自定义不同的默认时间范围-精确打造视图分析观测的时间窗口

当用户在自定义Dashboard的时候，不同分析视图的观测场景是不一样，比如：

l 在实时监控大屏，需要查看近1小时的观测数据

l 每日的服务访问情况

l 近7天的故障统计

l 近30天的资源占用情况



针对以上不同的观测场景，希望有一个固定的时间范围区间来查看。那此次产品升级之后，Dashboard微应用支持每个视图自定义默认时间范围，即用户可根据不同的数据分析场景设置合理的默认时间窗口，比如查看实时的监控指标数据可以设置为近1小时；查看资源最近告警情况可设置为近24小时等。当用户在访问Dashboard的视图时，都会按所设置的默认时间范围来展示数据。





CMDB

1）资源自动发现支持服务间调用关系、K8s服务的发现-构造完整的服务东西南北向拓扑

在「资源自动发现」中，资源或服务的关系发现是关键。此次新增服务间调用关系的发现，使得「资源自动发现」的能力再升级，以「资源自动发现」现在的能力完全可以构造完整的服务东西南北向的拓扑图。

什么是东西南北向拓扑图？

从南北向来说，是指服务的整个部署架构拓扑所涉及的资源以及资源间的关系，都会自动发现回来；而东西向，是指以横面的服务调用拓扑来实现资源自动发现。此次，通过构造资源自动发现中完整的拓扑能力，为上层消费提供了更多可能性。

在CMDB平台的整个发展过程中，关系的维护方式在不断的迭代升级，从最原始的吭哧吭哧手工维护→【项目】吭哧吭哧写脚本做自动采集→【CMDB-服务发现】写服务特征进行分析→【APM】自动分析分布式链路追踪的trace数据→【APM】自动分析日志数据→再到如今【资源自动发现】智能扫描一键采集，可以看出，能力在不断提升，效率也越来越高。



目前，「资源自动发现」的能力涵盖的范围有：

l 资源类型：平台资源、计算资源、网络资源、服务资源

l 采集手段：远程扫描、Agent采集、对接云厂商、手动运维

l 数据类型：配置信息、关联关系（服务调用、部署架构）

其中，计算资源的发现填补了容器资源的空白；采集手段支持远程扫描降低了资源发现的门槛，支持对接云厂商填补了公有云资源的空白；在数据关系发现上，支持关联关系的发现，增强了关系发现的能力。



用户可升级6.10后试用资源自动发现的能力，未来优维将持续拓展发现的资源/服务范围。



2）实例详情优化关系展示-提高页面信息密度

由于UI8.0 第一版「实例详情」基本信息和实例关系采用了上下结构，页面容易出现双滚动条，页面利用率不高。

因此，此次对「实例详情」做了一个改版：首先是实例关系列表回到左侧；第二是基本信息按宽度自动调整三列还是两列布局；第三是基本信息分类采用悬浮样式，点击后页面自动滚到锚点位置，更方便用户查看。



ITSM

1）表单设计支持容器拖动排序-表单设计更灵活

之前的「表单设计」在拖入容器后，容器之间的顺序无法更改，一旦容器顺序错误只能整个删掉重新做，对于用户来说使用十分的不便。

为了用户更灵活的使用，新增拖动布局的上下调整功能，即用户在设计表单的过程中可调整容器的上下顺序，操作体验就和组件一样，支持鼠标拖动，按住容器标题上下拖动即可。



2）数组输入支持正则校验-提升表单填写准确性

用户在实际的表单填写里，经常会有通过「数组输入」填写多个 IP 这类场景，而之前「数组输入」组件并未支持正则校验，不能像普通文本输入一样校验格式是否正确。

此次升级后，在表单设计中，「数组输入」组件支持添加正则。需要注意的是校验对象是数组输入的每一个输入项，而不是整个数组。



3）脚本库分类及数据优化仅展示ITSM脚本数据-脚本库数据更清晰

原先ITSM-服务管理-脚本库管理中包含的脚本信息除了ITSM，还有其他分类的脚本信息，存在许多ITSM用不到的脚本，也汇聚在该模块下，造成用户管理、维护脚本低效等问题。

此次对ITSM「脚本库」进行优化后，「脚本库」中的脚本仅保存与ITSM相关的脚本，简化了脚本数据，方便用户更高效对「脚本库」进行管理。



4）高级设置-文案设置-常用语设置：取消提示语三个限制，支持更多常用语设置

原先高级设置-文案设置-常用语设置最多只能设置3个，当常用语超过3个时无法再新增，客户无法根据需求自定义更多常用语。

因此，在最新的产品版本中，取消了常用语最多只能新增3个的限制，即用户可设置3个以上的常用语。此外，页面会默认展示5条常用语，超过5条折叠进“更多“，展开更多后即可查看其他的常用语信息。



5）完善【实例选择】组件排序功能：支持按升序、降序、取消排序

原先「实例选择」组件不支持排序功能，用户无法快速筛选、查看关键数据。

优化之后，「实例选择」组件新增排序功能，支持升序、降序、取消排序。如果数据量较大，用户可通过排序功能，提高检索的效率。



6）工单中心导出：新增工单详述内序，丰富工单导出内容

原先「工单中心」导出没有工单论述内容，用户在导出表格中看不到工单论述相关信息。在最新的版本中，「工单中心」导出工单支持导出“工单论述“信息，丰富了工单导出的内容。

DevOps

1）数据库变更支持对高危sql语句检测并限制发布-更安全的执行数据库变更，规避删库

当前「数据库变更」时，平台对sql脚本从内容安全侧来说，缺失了一种检测能力，当发生某个sql脚本中存在删除数据库的sql语句时，很容易由于人工审查的问题导致发布事故。



为了用户更安全的执行「数据库变更』，规避删库的风险，数据库变更新增了对高危sql语句检测并限制发布的功能，即用户可以在「数据库变更—变更配置」模型中设置高危语句，且可以对高危语句进行分级，如fatal级（drop database）限制发布，warning级（修改变更数据库）需人工确认。

此次对数据库变更的优化，在能力上给用户提供了更多维度的选择，非强制，若部分用户在使用数据库变更时，无该使用问题，可以通过不配置该模型实例，正常发布即可。在流水线执行数据库变更的场景中，支持通过接口返回给流水线来限制，使用方式上更加灵活。



2）数据库变更支持对文件md5码的校验-增加执行过程中的校验管控，解决不规范操作带来的后续管理问题

数据库执行变更遇到发布错误的文件时，客户现场存在着这样一种操作方式：用户将平台下发到客户端的sql文件通过在客户端更改文件内容的方式，来解决发布时遇到错误的问题，这种方式本质上造成了计划发布与实际发布对象的偏离，对于用户后续回溯问题，造成不易察觉的隐藏问题。

平台通过对待下发文件与下发到客户端文件的md5码的校验，以保证用户在进行发布时，预计发布与实际执行的过程中，对象的一致。在用户进行发布报错文件重试时，或再次执行时，若出现md5不一致的文件，平台将会报错，并终止本次发布。此次，通过对执行过程中的校验管控，解决不规范操作带来的后续管理问题。

3）应用部署：应用配置、部署策略相关页面支持主机排序

原先在「部署策略」、「应用配置」选择发布目标时，若主机数量过多时，缺少排序功能，无法对主机进行快速筛选、检索。

此次优化之后，支持在「部署策略」选择发布目标环节对主机进行自然排序，可升序、降序、取消排序；支持在「应用配置」树状分类支持对主机进行自然排序，可升序、降序、取消排序。



4）制品库支持版本清理策略

对于「制品库」的清理，常规的做法是清理掉一些不重要的版本。那此次「制品库」新增的版本清理策略，清理方式更丰富，支持以下4中清理方式：

l 支持配置不同类型制品

l 支持配置制品保留规则

l 支持定时执行清理

l 支持版本白名单

AutoOps

1）流程库/作业支持一键导出/导入自身及关联对象信息

原先「流程库」和「作业」的导出/导入仅支持流程或作业自身的信息导出、导入，而无法将其关联的工具一同导出、导入，用户需要分别对流程及其工具单独导出、导入，然后在进行手工关联，操作路径长、复杂，成本极高，而且往往容易出错。作业的导出导入同理。

优化之后，支持在流程和作业维度，对流程和作业及其关联的工具一键导出/导入，实现跨平台间的流程/作业导出、导入，极大提升了用户对作业、流程、工具的使用效率，减少了用户手工操作的成本。



2）丰富/完善运维自动化-运维作业权限点配置-权限点配置更加灵活

原先运维作业不同菜单支持配置访问和管理权限点，但是因为管理权限点过粗，无法满足用户更精细化的权限点配置需求，如执行、编辑、克隆等。

为了解决上述问题，对运维作业管理权限点进行拆分，支持更细颗粒度的权限点的配置，如访问、执行、编辑、删除、新建、克隆、高级设置。



3）工具库任务历史列表新增”执行参数“字段

原先「工具库」任务历史中的“执行参数“只能在任务历史详情里查看，用户要查看任务的执行参数，需要一条条点进去查看，操作路径较长，不够方便。

对此，工具任务历史新增“执行参数“字段，用户点击查看后，可在当前页面查看“执行参数“内容。



4）工具库对象引用支持查看更多引用类型

原先「工具库对象」引用列表，只显示引用工具的流程信息，却没有展示引用工具的其他对象信息，如流水线、作业、定时任务等。

此次优化之后，工具库对象引用列表支持查看引用工具的所有对象信息，如流程、流水线、作业、编排方案等。



5）运维作业新增全局搜索框，支持全局作业搜索功

原先运维作业不支持在全局进行搜索，需要点击每个菜单后，在菜单内在进行搜索，操作路径有点长，效率不够高。

新增全局搜索功能之后，支持对所有菜单所有作业进行搜索，在一定程度上提升了搜索的效率。

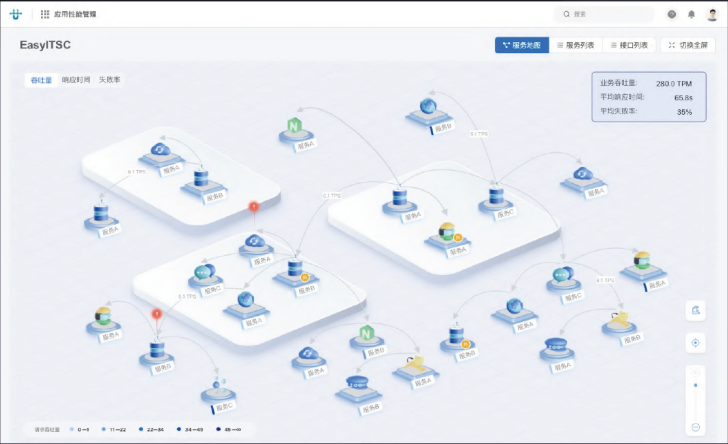

3D架构拓扑可视化

应用性能管理支持自动发现的服务之间调用关系，并且通过服务地图将服务之间的调用关系，以可视化的形式展示出来。然而，在实际的业务场景中，当出现大量数据的时候，其信息的展示形式并不理想，主要存在着两方面的问题：

l 第一个是数据结构比较复杂，页面广度受限，需要拓展空间单位面积内呈现的信息量太少，大部分信息都超出了屏幕之外。

l 第二个是节点密集时无法看清节点之间的调用关系，调整视角总览数据的关联关系时又很难看清单个节点类型。



针对以上两点，优维提出了运用3D技术来优化数据的展现形式，挖掘数据的价值。



首先，3D架构拓扑设计方案相较于现有的方案，可以有效的提升单位面积内所呈现的信息量，并且由于3D多了一个维度展示的空间，数据中拉开了视觉层级，避免了因数据体量增大，带来的视觉干扰。



此次对3D架构拓扑图主要优化了一下三个方面：

l 第一是，区别了节点的类型。将展现形式变为3D节点，更加准确地表达了节点所代表的类型。

l 第二是，数据调用以可感知的形式来展现，选中节点连线，加入流光的动效，这样节点的关联关系过载的情况下也能确保内容清晰。

l 第三是，针对于异常节点采用了更优雅的展现形式，对可能出现的报错变更，在节点上有动态提示。

其次，在设计风格上3D架构拓扑图采用轻质感的设计风格，整体层次简单，用色素雅干净，采用轻投影，轻渐变的方法设计，具有一定的立体感，能给人轻盈、简洁、精致的感觉。同时，使用塑料材质，体现出轻量化和品质感。

为了保证模型设计的一致性，同时方便对模型进行灵活的复用，在空间中规范了模型格局的大小。模型的分段数，模型尺寸和布局，以保证所有物体都具有强秩序且便于组合设计。

同时，在渲染3D节点的时候，也适配了浅色和暗黑两种主题模式。在实际业务场景中浅色更融入页面，更温和，推荐使用浅色模式。而暗黑模式是一种夜间友好的颜色主题，帮助用户更沉浸式的工作，推荐大屏展示。

以上就是对3D架构拓扑图整套方案的优化，这套方案中不仅对节点的模型进行了优化，对连线以及告警，加入视觉和动效的表达，使其展现形式更富有趣味性。
